| 品牌：上海上州 | 型号：Z941Y-16I | 连接形式：法兰 |
| 主体材料：不锈钢 | 公称通径：DN15-DN1200mm | 3C阀门类别：工业 |
| 适用介质：各种工况介质 | 密封形式：硬密封型 | 标准：国标 |
| 外形：大型 | 流动方向：换向 | 驱动方式：手动、电动、气动、伞齿轮传动 |
| 零部件及配件：阀杆 | 用途：流量控制 | 压力环境：高压 |
| 工作温度：高温 | 类型(通道位置)：直通式 | 规格：DN15-DN1200 |

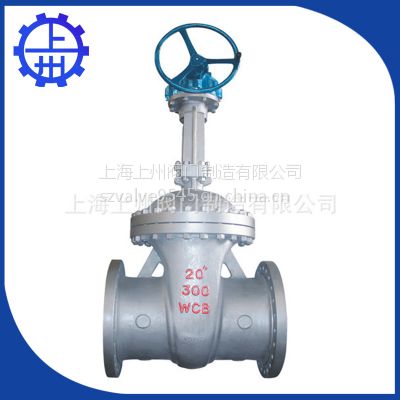

★WC9铬钼钢闸阀概述：
MED闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，作为截止介质使用，在全开时整个流通直通，此时介质运行的压力损失最小。闸阀通常适用于不需要经常启闭，而且保持闸板全开或全闭的工况，不适用于作为调节或节流使用。闸阀流体阻力小，适用的压力、温度范围大，介质流动方向不受限制，密封性能良好。广泛适用于食品、医药、石油、化工、天然气、钢铁、环保、造纸等输送管路中做介质切断或流通
★WC9铬钼钢闸阀分类：
闸阀的种类 ,按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀, 楔式闸板式闸阀又可分为:单闸极式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。本类阀门在管道中一般应当水平安装。
★WC9铬钼钢闸阀工作原理：
转动手轮，通过手轮与阀杆的螺纹的进、退，提升或下降与阀杆连接的阀板，达到开启和关闭的作用。
★WC9铬钼钢闸阀设计说明：
1，阀盖垫片形式
Class150闸阀采用不锈钢石墨复合垫片；Class300闸阀采用不锈钢石墨缠绕垫片；Class600闸阀可用不锈钢石墨缠绕垫片也可采用金属环垫片；Class900闸阀采用金属环垫片；Class1500/Class2500闸阀采用闸阀采用自压密封金属环。
2，阀体和阀盖连接形式
栓接阀盖BB，体盖焊接BW，自压密封式阀盖PS
3,弹簧加载填料冲击系统
可根据客户要求，采用弹簧加载填料冲击系统提高填料密封的持久性和可靠性。
4，闸板设计形式
NPS≤2in（DN50）可采用刚性闸板；NPS≥2in（DN50）可采用弹性性闸板
5，倒密封设计
本公司生产的闸阀采用倒密封设计，通常情况下，碳钢闸阀的阀座设计采用分离式倒密封结构，不锈钢闸阀的倒密封式直接加工或者是焊后加工。当阀门全开时，倒密封的密封面非常可靠。
6，阀杆设计
本公司闸阀阀杆采用整体锻造工艺制成，阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性 ,按照标准要求确定最小直径，阀杆和闸板采用T型结构连接。
7，阀座设计
碳钢闸阀阀座通常采用锻钢材料，阀座密封材料可根据用户要求喷焊硬质合金。可根据客户要求采用分离式螺纹旋入式阀座、焊接阀座及本体直接加工阀座。
8,旁通阀设计结构
带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 )。
★WC9铬钼钢闸阀具有的优点：
1、流体阻力小 , 密封面受介质的忡刷和侵蚀小。
2、开闭较省力。
3、介质流向不受限制 , 不扰流、不降低压力。
4、形体简单 , 结构长度短，制造工艺性好，适用范围广。
